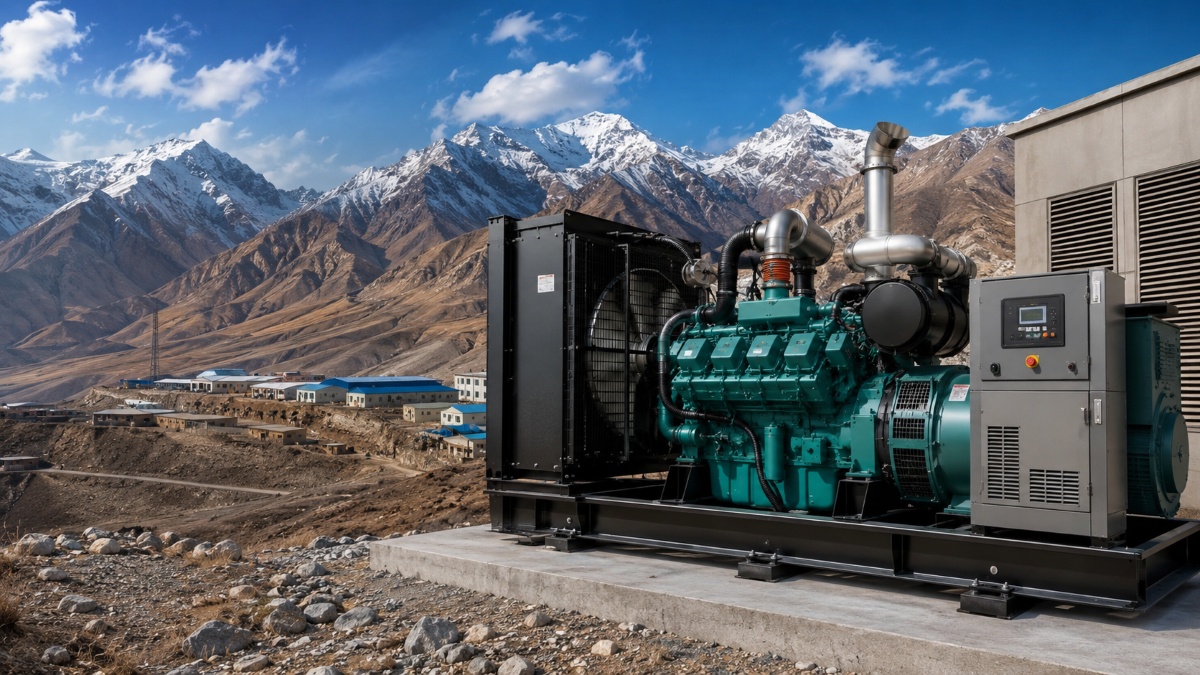

محاسبه افت توان ژنراتور بر اساس ارتفاع از سطح دریا (تاثیر بر عملکرد دیزل ژنراتور)

ارتفاع محل نصب یکی از عواملی است که می‌تواند توان واقعی یک دیزل ژنراتور را نسبت به توان نامی آن کاهش دهد. هرچه ژنراتور در ارتفاع بالاتری از سطح دریا کار کند، فشار و چگالی هوا کمتر می‌شود و اکسیژن کمتری به موتور می‌رسد؛ در نتیجه فرآیند احتراق محدود شده و توان خروجی موتور کاهش پیدا می‌کند. طبق داده‌های موجود، منابع صنعتی معمولاً افت توان را حدود ۳ تا ۵ درصد به ازای هر ۳۰۰ تا ۵۰۰ متر افزایش ارتفاع گزارش می‌کنند.

این موضوع برای انتخاب دیزل ژنراتور اهمیت زیادی دارد؛ زیرا ممکن است یک دستگاه روی پلاک مثلاً ۱۰۰۰ کیلووات توان داشته باشد، اما همان دستگاه در یک سایت مرتفع نتواند ۱۰۰۰ کیلووات واقعی تحویل دهد. بنابراین در طراحی و خرید ژنراتور، فقط توان درج‌شده روی پلاک کافی نیست و باید ارتفاع، دمای محیط و شرایط واقعی سایت نیز در نظر گرفته شود.

چرا با افزایش ارتفاع، توان دیزل ژنراتور کاهش پیدا می‌کند؟

مهم‌ترین دلیل افت توان، کاهش فشار و چگالی هوا در ارتفاعات است. وقتی هوا رقیق‌تر می‌شود، اکسیژن کمتری وارد سیلندر می‌شود و موتور نمی‌تواند همان مقدار سوخت را مانند شرایط سطح دریا به شکل مؤثر بسوزاند.

به بیان ساده، موتور دیزل برای تولید توان به سه عامل اصلی نیاز دارد: هوا، سوخت و احتراق مناسب. وقتی مقدار اکسیژن موجود در هوای ورودی کاهش پیدا می‌کند، میزان سوخت قابل احتراق نیز محدود می‌شود و در نهایت توان مکانیکی موتور و توان قابل تولید ژنراتور کاهش می‌یابد.

یک مثال ساده برای درک موضوع

در سطح دریا هوا متراکم‌تر است و موتور می‌تواند مقدار بیشتری اکسیژن دریافت کند. اما در ارتفاع ۲۰۰۰ متر، طبق داده‌ها، فشار هوا حدود ۹۰٫۸ کیلوپاسکال است و چگالی هوا تقریباً به ۸۲ درصد مقدار سطح دریا می‌رسد؛ بنابراین شرایط احتراق دیگر با سطح دریا یکسان نیست.

موتور تنفس طبیعی یا توربوشارژ؛ کدام‌یک در ارتفاع بهتر عمل می‌کند؟

همه موتورهای دیزل به یک اندازه نسبت به ارتفاع حساس نیستند. موتورهای تنفس طبیعی معمولاً افت توان بیشتری دارند، زیرا توان خروجی آنها ارتباط مستقیم‌تری با چگالی هوای ورودی دارد؛ در مقابل، موتورهای توربوشارژ با فشرده‌کردن هوا می‌توانند بخشی از افت ناشی از ارتفاع را جبران کنند.

• موتور تنفس طبیعی: در ارتفاع زیاد با کاهش توان شدیدتری روبه‌رو می‌شود.
• موتور توربوشارژ: به کمک فشرده‌سازی هوا، بخشی از افت فشار و چگالی را جبران می‌کند.
• موتور توربوشارژ مجهز به پس‌سردکن: برای کاربردهای ارتفاع بالا گزینه مناسب‌تری است، زیرا هوای فشرده‌شده پیش از ورود به موتور خنک‌تر می‌شود.
• توربوشارژرهای پیشرفته: تا محدوده مشخصی می‌توانند افت توان را بهتر کنترل کنند، اما خود توربو نیز در ارتفاع بسیار زیاد به محدودیت‌های مکانیکی و دور کمپرسور می‌رسد.

افت توان ژنراتور در ارتفاع چقدر است؟

یک عدد ثابت برای همه ژنراتورها وجود ندارد. در داده‌های موجود چند قاعده تقریبی دیده می‌شود؛ برای نمونه برخی منابع افت ۳ تا ۵ درصدی به ازای هر ۳۰۰ متر ارتفاع را پیشنهاد می‌کنند، برخی جداول حدود ۱ درصد افت به ازای هر ۱۰۰ متر را نشان می‌دهند و برخی منابع نیز برای شرایط خاص اعداد دیگری ارائه می‌کنند.

نکته مهم این است که این اعداد نباید به عنوان یک قانون قطعی برای تمام مدل‌های دیزل ژنراتور استفاده شوند. اطلاعات موجود تأکید می‌کند که ضرایب افت توان بسته به نوع موتور، سازنده، سیستم توربوشارژ و طراحی دستگاه متفاوت هستند و برای انتخاب نهایی باید جدول یا نمودار رسمی همان موتور بررسی شود.

فرمول محاسبه توان ژنراتور در ارتفاع

برای یک برآورد ساده می‌توان توان قابل دسترس را از رابطه زیر به دست آورد:

P_available = P_rated × K_altitude × K_temperature × …

در این رابطه:

• P_available: توان واقعی قابل دسترس در محل نصب
• P_rated: توان نامی ژنراتور در شرایط مرجع
• K_altitude: ضریب تصحیح ارتفاع
• K_temperature: ضریب تصحیح دمای محیط
• سایر ضرایب: ضرایب مرتبط با شرایط محیطی و روش تصحیح مورد استفاده

ضریب ارتفاع را چطور به دست بیاوریم؟

برای محاسبه اولیه می‌توان از درصد توان باقی‌مانده استفاده کرد. برای مثال اگر جدول یا محاسبه نشان دهد که در ارتفاع مورد نظر ۸۲ درصد توان باقی می‌ماند، ضریب ارتفاع برابر ۰٫۸۲ خواهد بود.

در این حالت:

توان واقعی = توان نامی × ۰٫۸۲

برای یک ژنراتور ۱۰۰۰ کیلوواتی:

۱۰۰۰ × ۰٫۸۲ = ۸۲۰ کیلووات

بنابراین ژنراتور در این شرایط به جای ۱۰۰۰ کیلووات، حدود ۸۲۰ کیلووات توان قابل استفاده خواهد داشت.

محاسبه افت توان بر اساس چگالی هوا

برای درک علمی‌تر موضوع، چگالی هوا را می‌توان با رابطه گاز ایده‌آل محاسبه کرد:

ρ = P / (R_air × T)

در این رابطه، ρ چگالی هوا، P فشار مطلق هوا، R_air ثابت گاز هوا و T دمای مطلق بر حسب کلوین است. طبق داده‌ها، چگالی هوا در سطح دریا حدود ۱٫۲۲۵ کیلوگرم بر مترمکعب و در ارتفاع ۲۰۰۰ متر حدود ۱٫۰۰۷ کیلوگرم بر مترمکعب در شرایط مرجع در نظر گرفته شده است.

برای موتورهای تنفس طبیعی، می‌توان کاهش چگالی را به عنوان یک تقریب مناسب برای کاهش توان در نظر گرفت. اما در موتورهای توربوشارژ این رابطه به صورت مستقیم قابل استفاده نیست، زیرا توربو بخشی از افت ناشی از کاهش چگالی را جبران می‌کند.

افت توان در ارتفاع‌های مختلف؛ یک جدول کاربردی

در محاسبات، درصد توان باقی‌مانده بر اساس تقریب ISA به صورت زیر ارائه شده است. این جدول برای یک برآورد اولیه بسیار کاربردی است، اما برای سایزبندی نهایی نباید جایگزین کاتالوگ سازنده شود.

مثال اول: ژنراتور ۱۰۰۰ کیلووات در ارتفاع ۲۰۰۰ متر

فرض کنید توان نامی یک ژنراتور ۱۰۰۰ کیلووات باشد و دستگاه در ارتفاع ۲۰۰۰ متر نصب شود. مطابق جدول نمونه، توان باقی‌مانده در این ارتفاع حدود ۸۲٪ است.

توان قابل دسترس = ۱۰۰۰ × ۰٫۸۲ = ۸۲۰ kW

یعنی حدود ۱۸۰ کیلووات از توان نامی در این شرایط از دست می‌رود:

افت توان = ۱۰۰۰ − ۸۲۰ = ۱۸۰ kW

بنابراین اگر بار سایت واقعاً به ۹۰۰ یا ۹۵۰ کیلووات نیاز داشته باشد، این ژنراتور دیگر انتخاب مناسبی نخواهد بود، حتی اگر روی پلاک ۱۰۰۰ کیلووات نوشته شده باشد.

مثال دوم: ژنراتور ۲۰۰ کیلووات در ارتفاع ۱۵۰۰ متر

مطابق جدول، در ارتفاع ۱۵۰۰ متر حدود ۸۷ درصد توان باقی می‌ماند. بنابراین برای یک ژنراتور ۲۰۰ کیلوواتی داریم:

۲۰۰ × ۰٫۸۷ = ۱۷۴ kW

در نتیجه توان واقعی حدود ۱۷۴ کیلووات خواهد بود و افت توان حدود ۲۶ کیلووات است.

مثال سوم: ژنراتور ۵۰ کیلووات در ارتفاع ۳۰۰۰ متر

در ارتفاع ۳۰۰۰ متر، جدول نمونه توان باقی‌مانده را حدود ۷۴ درصد در نظر می‌گیرد.

۵۰ × ۰٫۷۴ = ۳۷ kW

یعنی یک ژنراتور ۵۰ کیلوواتی در این شرایط ممکن است حدود ۳۷ کیلووات توان بدهد؛ بنابراین افت تقریبی آن برابر با ۱۳ کیلووات خواهد بود.

مثال چهارم: برای بار ۸۰۰ کیلووات در ارتفاع ۲۰۰۰ متر چه ژنراتوری لازم است؟

این مثال از دید انتخاب دستگاه اهمیت زیادی دارد. فرض کنید سایت شما در ارتفاع ۲۰۰۰ متر قرار دارد و به ۸۰۰ کیلووات توان واقعی نیاز دارد.

اگر ضریب ارتفاع را طبق جدول نمونه ۰٫۸۲ در نظر بگیریم، توان نامی مورد نیاز برابر است با:

توان نامی مورد نیاز = ۸۰۰ ÷ ۰٫۸۲ ≈ ۹۷۶ kW

در نتیجه در یک برآورد اولیه باید سراغ ژنراتوری با توان نامی نزدیک به ۹۷۶ کیلووات یا بیشتر رفت و در عمل معمولاً ظرفیت استاندارد بالاتر انتخاب می‌شود تا حاشیه اطمینان کافی وجود داشته باشد. البته در انتخاب نهایی باید شرایط دمایی، نوع موتور، توان PRP یا COP و اطلاعات رسمی سازنده هم بررسی شود.

ارتفاع تنها مشکل نیست؛ دمای بالا افت توان را بیشتر می‌کند

یکی از اشتباهات رایج این است که فقط ارتفاع را در محاسبات لحاظ کنیم. در حالی که با افزایش دما، چگالی هوا نیز کاهش پیدا می‌کند و این موضوع می‌تواند افت ناشی از ارتفاع را تشدید کند.

برای مثال، در ارتفاع ۲۰۰۰ متر و دمای محیط ۴۰ درجه سانتی‌گراد، مجموع اثر ارتفاع و دمای بالا می‌تواند افت توان را به حدود ۲۰ درصد برساند. بنابراین سایت‌های مرتفع و گرم نسبت به سایت‌های مرتفع با دمای معتدل شرایط سخت‌تری دارند.

شرایط مرجع توان ژنراتور چیست؟

توان نامی ژنراتور معمولاً در یک شرایط مرجع مشخص اعلام می‌شود. شرایط مرجع مرتبط با استانداردهای ISO 3046 و ISO 8528 شامل دمای حدود ۲۵ درجه سانتی‌گراد، فشار حدود ۱۰۰ کیلوپاسکال و رطوبت نسبی حدود ۳۰ درصد ذکر شده است.

بنابراین وقتی شرایط واقعی سایت از شرایط مرجع فاصله می‌گیرد، باید از ضرایب تصحیح استفاده شود. به همین دلیل ممکن است دو سایت که از یک مدل ژنراتور استفاده می‌کنند، به دلیل تفاوت ارتفاع و دما، توان واقعی متفاوتی دریافت کنند.

چطور ضریب افت توان را سریع تخمین بزنیم؟

برای یک محاسبه اولیه و سریع، می‌توان از قاعده‌های تجربی موجود استفاده کرد. برای نمونه، اگر قاعده ۳ تا ۵ درصد افت به ازای هر ۳۰۰ متر را به کار ببریم، می‌توان یک تخمین اولیه از کاهش توان به دست آورد.

با این حال این روش فقط برای برآورد اولیه مناسب است. هرچه ارتفاع بیشتر شود، اهمیت جدول اختصاصی موتور بیشتر می‌شود و استفاده از یک فرمول خطی ساده می‌تواند با عملکرد واقعی موتور اختلاف داشته باشد.

فرمول ساده برای محاسبه افت توان با درصد کاهش

اگر درصد افت توان مشخص باشد، می‌توان از فرمول زیر استفاده کرد:

افت توان = توان نامی × درصد افت

و برای به دست آوردن توان باقی‌مانده:

توان واقعی = توان نامی × (۱ − درصد افت)

مثلاً اگر یک ژنراتور ۱۰۰۰ کیلوواتی ۱۰ درصد افت داشته باشد:

افت = ۱۰۰۰ × ۰٫۱۰ = ۱۰۰ kW

توان واقعی = ۱۰۰۰ − ۱۰۰ = ۹۰۰ kW

آیا برای هر ژنراتور می‌توان از همین درصدها استفاده کرد؟

خیر. این مهم‌ترین نکته در استفاده از فرمول‌های عمومی است. سازندگان مختلف مانند کاترپیلار، کامینز، پرکینز و ولوو معمولاً برای موتورهای خود جداول یا نمودارهای derating ارائه می‌کنند و این جداول می‌توانند با یکدیگر متفاوت باشند.

حتی یک موتور توربوشارژ ممکن است در یک ارتفاع مشخص افت کمتری نسبت به یک موتور دیگر داشته باشد. بنابراین اگر هدف شما خرید، طراحی یا سایزبندی دقیق یک نیروگاه دیزلی است، عدد نهایی باید از اطلاعات فنی همان موتور استخراج شود.

برای انتخاب ژنراتور در ارتفاع بالا چه اشتباهاتی را نباید انجام داد؟

• فقط به توان روی پلاک توجه نکنید: توان پلاک معمولاً در شرایط مرجع تعریف می‌شود.
• فقط ارتفاع را محاسبه نکنید: دمای محیط نیز می‌تواند افت را بیشتر کند.
• قاعده یک درصد در ۱۰۰ متر را برای همه موتورها قطعی فرض نکنید: این فقط یک تقریب است.
• موتور تنفس طبیعی را برای ارتفاع زیاد بدون بررسی انتخاب نکنید: این موتورها معمولاً افت بیشتری دارند.
• جدول سازنده را نادیده نگیرید: برای طراحی نهایی باید داده‌های موتور دقیقاً بررسی شود.
• سیستم خنک‌کاری را فراموش نکنید: در ارتفاع بالا و دمای زیاد، ظرفیت رادیاتور و فن اهمیت بیشتری پیدا می‌کند.

برای سایت‌های مرتفع، چه نوع ژنراتوری مناسب‌تر است؟

برای کاربردهای ارتفاع بالا، استفاده از موتور توربوشارژ مجهز به پس‌سردکن انتخاب مناسب‌تری است. این ترکیب کمک می‌کند هوای مورد نیاز موتور با فشار و دمای مناسب‌تری وارد سیلندر شود و بخشی از افت توان جبران شود.

در مقابل، موتورهای تنفس طبیعی در ارتفاع زیاد افت قابل توجهی دارند و برای چنین شرایطی باید با احتیاط بیشتری انتخاب شوند. در پروژه‌هایی که ارتفاع زیاد است، انتخاب موتور متناسب با شرایط محل نصب اهمیت بیشتری از صرفاً انتخاب یک آلترناتور با توان بالا دارد.

سیستم خنک‌کاری را هم باید با ارتفاع تطبیق داد

ارتفاع فقط روی احتراق اثر نمی‌گذارد؛ شرایط خنک‌کاری نیز سخت‌تر می‌شود. به همین دلیل در سایت‌های مرتفع و گرم ممکن است به رادیاتور و فن با ظرفیت بالاتر نیاز باشد.

همچنین استفاده از اینترکولر مناسب اهمیت زیادی دارد، زیرا کاهش دمای هوای پس از توربو می‌تواند به حفظ دمای ورودی سیلندر و بهبود شرایط احتراق کمک کند.

پیش از خرید دیزل ژنراتور در ارتفاع بالا این موارد را بررسی کنید

• ارتفاع دقیق محل نصب از سطح دریا
• حداقل و حداکثر دمای محیط در طول سال
• توان واقعی مورد نیاز بار، نه فقط توان نامی دستگاه
• نوع موتور؛ تنفس طبیعی یا توربوشارژ
• وجود توربوشارژر و پس‌سردکن
• جدول رسمی derating موتور
• نوع ریتینگ ژنراتور مانند PRP، COP یا ESP
• ظرفیت سیستم خنک‌کاری و رادیاتور
• ولتاژ و ضریب توان مورد نیاز بار
• شرایط واقعی سایت و امکان انجام تست بار

پارسیان دیزل سپاهان توصیه می‌کند که در شرایط مرتفع و گرم، ظرفیت ژنراتور با در نظر گرفتن افت‌های احتمالی بزرگ‌تر انتخاب شود و برای طراحی دقیق‌تر از استانداردهای ISO 3046 و ISO 8528، داده‌های سازنده و محاسبات چگالی هوا استفاده شود.

یک نکته مهم درباره ارتفاع ۱۰۰۰، ۲۰۰۰ و ۳۰۰۰ متر

افت توان در ارتفاع‌های بالاتر از ۱۰۰۰ متر معمولاً جدی‌تر می‌شود و در ۲۰۰۰ و ۳۰۰۰ متر می‌تواند به اختلاف قابل توجهی بین توان نامی و توان واقعی منجر شود. در جدول نمونه، توان باقی‌مانده از حدود ۹۱ درصد در ۱۰۰۰ متر به ۸۲ درصد در ۲۰۰۰ متر و ۷۴ درصد در ۳۰۰۰ متر می‌رسد.

این اختلاف در پروژه‌های بزرگ بسیار مهم است؛ زیرا در یک ژنراتور ۱۰۰۰ کیلوواتی، کاهش از ۱۰۰۰ به ۷۴۰ کیلووات در ارتفاع ۳۰۰۰ متر به معنی از دست رفتن حدود ۲۶۰ کیلووات توان است.

جمع‌بندی؛ فرمول اصلی را چگونه در عمل استفاده کنیم؟

برای یک محاسبه سریع می‌توانید ابتدا توان نامی ژنراتور را در ضریب ارتفاع ضرب کنید:

توان واقعی ≈ توان نامی × ضریب ارتفاع

اگر دما نیز بالاتر از شرایط مرجع باشد، ضریب دما را نیز وارد محاسبه کنید:

توان واقعی = توان نامی × ضریب ارتفاع × ضریب دما × سایر ضرایب لازم

برای نمونه، یک ژنراتور ۱۰۰۰ کیلوواتی در ارتفاع ۲۰۰۰ متر با ضریب ارتفاع ۰٫۸۲، حدود ۸۲۰ کیلووات توان خواهد داشت. در ارتفاع ۲۵۰۰ متر نیز طبق نمونه ارائه‌شده، توان حدود ۷۸۰ کیلووات یا تقریباً ۷۸ درصد توان نامی برآورد شده است.

با این حال، این محاسبات تخمین مهندسی اولیه هستند. برای انتخاب نهایی دیزل ژنراتور، به‌خصوص در پروژه‌های صنعتی و سایت‌های با ارتفاع زیاد، باید جدول derating رسمی موتور، دمای واقعی محل، نوع ریتینگ ژنراتور و شرایط بار با هم بررسی شوند؛ زیرا عملکرد واقعی هر موتور می‌تواند با درصدهای عمومی تفاوت داشته باشد.

خلاصه سریع برای تیترخوان‌ها

• افزایش ارتفاع باعث کاهش فشار و چگالی هوا و در نتیجه کاهش اکسیژن ورودی به موتور می‌شود.
• موتورهای تنفس طبیعی معمولاً افت توان بیشتری نسبت به موتورهای توربوشارژ دارند.
• یک قاعده رایج برای تخمین اولیه، حدود ۳ تا ۵ درصد افت به ازای هر ۳۰۰ متر ارتفاع است.
• در محاسبات نمونه، توان باقی‌مانده در ۲۰۰۰ متر حدود ۸۲ درصد و در ۳۰۰۰ متر حدود ۷۴ درصد در نظر گرفته شده است.
• افزایش دما می‌تواند افت ناشی از ارتفاع را بیشتر کند.
• فرمول کلی به صورت P_available = P_rated × K_altitude × K_temperature × … است.
• برای سایزبندی نهایی، جدول افت توان همان سازنده و همان موتور از هر فرمول عمومی مهم‌تر است.
• در سایت‌های مرتفع، انتخاب موتور توربوشارژ مجهز به پس‌سردکن و توجه به سیستم خنک‌کاری اهمیت زیادی دارد.
